Feliz Ano Novo 2012

Esquema elétrico Palio Fire

Alfa Romeo 145 2.0 TS 16V CAP01

Esquema Elétrico Alfa Romeo

Esquemas elétricos automotivos

A partir dessa postagem iremos postar diversos esquema elétricos automotivos, que podem ser útil para muita gente, só peço que me add no seus blogs, ok galera!

Amigos só editando o texto anterior que agora os esquemas automotivos estão sendo publicador no blog:

http://correntecontinuaautomotiva.blogspot.com.br/

Obrigado a todos.

Amplificador 90W

Lista de Materiais

Utilize T3 directamente no dissipador

Componente	Ref./Valor	Tipo
R1	120K	1/4W Resistor
R2	3K3	1/2W Resistor
R3	5K6	1/4W Resistor
R4	3K3	1/4W Resistor
R5	680R	1/4W Resistor
R6	120R	1/4W Resistor
R7	3K3	1/4W Resistor
R8	1K2	1/4W Resistor
R9	2K7	1/4W Resistor
R10	1K5	1/4W Resistor
R11	680R	1/4W Resistor
R12	120R	1/4W Resistor
R13	120R	1/4W Resistor
R14	0,33R	5W Resistor
R15	0,33r	5W Resistor
R16	10R	1W Resistor
R17	10R	1W Resistor
C1	10uF	16V Electrolytic Capacitor
C2	330µF	16V Electrolytic Capacitor
C3	470uF	35V Electrolytic Capacitor
C4	150pF	Ceramic Capacitor
C5	100nF	100V Polyester Capacitor
RV1	1K	Trimpot
D1	9V1 - 500mW	Zener
T1	BC557	PNP transistor
T2	BC557	PNP transistor
T3	BC548	NPN transistor
T4	BD137	NPN transistor
T5	BD137	NPN transistor
T6	BD138	PNP transistor
T7	2N3773	NPN transistor
T8	2N3773	NPN transistor
L1	Bobina	O maior número de espiras fio nº22, enroladas na R16

FONTE DE ALIMENTAÇÃO

Componente	Ref./Valor	Tipo
T1	30+30 - 3,5A	Transformer
D1-D2-D3-D4	Rectifier 5A - 150V	Diode
C1-C2	4700uF	50V Electrolytic Capacitor
F1-F2	3A	Fuse
C3-C4	100nF	100V Polyester

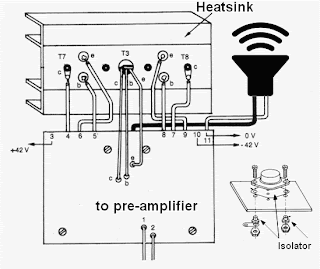

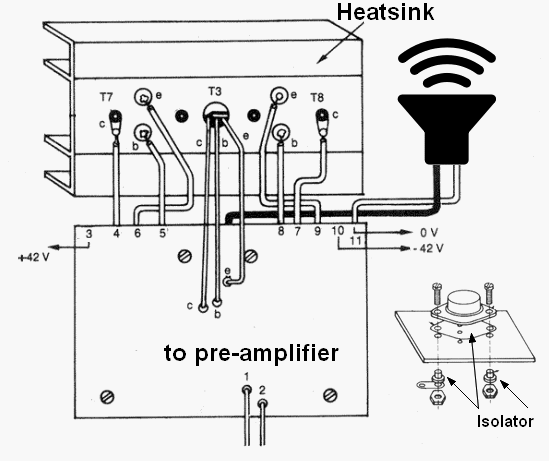

SAÍDA DE AUDIO E DISSIPADOR

Três cross over para montar

Cross Over

VU leds com LM3916N

Relê temporalizado para o carro

Receptor FM e VHF

Circuito alimentado com 6 volts

Um amigo fez a montagem e ficou assim, apesar que essa foto abaixo é bem antiga.

Sugestão para a confecção da bobina.

O capacitor variável (trimmer) seu valor fica 3 - 30 pf.

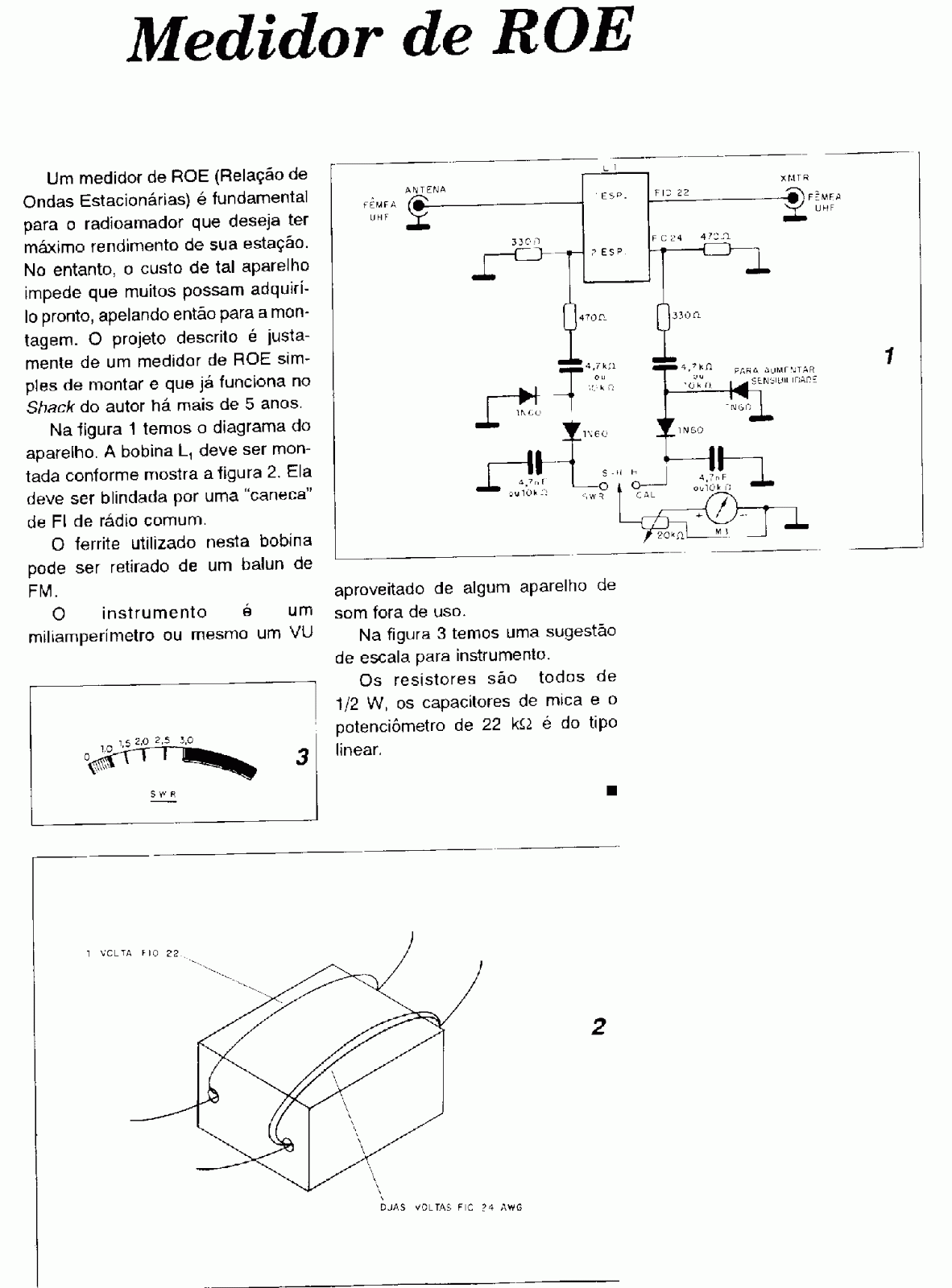

Quatro medidores para PX

Dois amplificadores para PX

Apostila de Eletrotecnica

http://www.4shared.com/file/27533693/9fe6694a/Apostila_Eletrotcnica.html

Sistemas Trifasicos

http://www.4shared.com/file/42917479/f4035bd8/eletrotcnica_sistemas_trifsico.html

Manual Completo de Eletrotecnica

http://www.easy-share.com/1700250645/1700250645

Apostila do Senai Materiais e Equipamentos em Sistemas de Baixa Tensão I

http://www.4shared.com/file/42776439/9d996d69/SENAI_-_Eletrotcnica_-_Materia.html

Apostila do Senai Materiais e Equipamentos em Sistemas de Baixa Tensão II

http://www.4shared.com/file/42776692/f3208805/SENAI_-_Eletrotcnica_-_Materia.html

Catálogo de disjuntores e contadores

http://www.megaupload.com/?d=HCXNB4DE

Catálogo de flybacks para TVs

http://www.megaupload.com/?d=C7ZMXVR2

Catálogo de flybacks para TVs multimarcas

http://www.megaupload.com/?d=HXXSDXR2

Montando uma antena caseira em lata de batatas fritas

http://www.megaupload.com/?d=65X9W754

Modelo de Relatório Final de Eletrotécnica

http://www.megaupload.com/?d=MV6JFPN4

Apostila de Instalações Elétricas por Hélio Creder

http://uploading.com/files/17amb95f/Livro%2BInstala%25C3%25A7%25C3%25B5es%2BEl%25C3%25A9tricas%2BH%25C3%25A9lio%2BCreder.rar/

Os créditos pela postagem vai para: mecatronica de garagem (blogspot.com)

Sistema elétrico do Puma e fusíveis.

Fonte de 1,25 a 24 volts

Uma ótima fonte para quem deseja montar, ela vai de 1,25 a 24 volts

Aprendendo a usar o ExpressSCH

Veja o esquema que fiz:

O próprio programa salva suas imagens em *sch, devendo portanto após salvar nesse formato, clicar no pasta aberta do aplicativo (desenho no topo da tela no programa), e aparecerá a imgem, de dois cliques e veja no programa em qual pasta foi adicionado "sheet1 ou 2", clique em file e depois na opção "export schematic image"  e salve no formato bmp, depois abra o paint e abra a imagem que você salvou e torne a "salvar como" no formato jpeg que ocupa menos espaço, enfim eu ainda estou aprendento e isso só foi uma forma de dar uma dica, não sou profissional.

Programa para desenhar diagramas.

Baixe agora: http://www.expresspcb.com/ExpressPCBHtm/Download.htm

Lampada de led

lampada de led, fica aí uma dica pra quem quer inovar.

Esquema de ligações elétricas no carro: relês

Fonte com Controle de Tensão e Amperagem

Esta fonte com certeza irá facilitar muito a vidade de centenas de técnicos que desejam ter uma dessas em suas bancadas, o arquivo está em winrar, baixem que vale a pena, qualquer coisa me digam se o link falhou e eu posto em partes, aproveitem.
1000w-legend-quasor-mosfet-amfi-devresi.rar

Apropósito esqueçam os 1000W que coloquei inequivocamente no título, e a fonte é:320volt.com
Fonte para bancada de 0 a30 volts e 0 a 5A, procurem antes de qualquer coisa achar todos os componentes antes da montagem.

Um amigo desconhecido nos postou esse link que é uma fonte semelhante a esta veja:
http://www.4shared.com/rar/SupJuZwg/10amper-30volt-guc-kaynagi-reg.html

Amplificador de média potência

Amplificador 5W usando TIP31 e 32

Amplificador 5W

Q1= 2N3904 (2n3904 Equivalente BC546)
Q2= TIP31
Q3= TIP32

Fonte de Alimentação de 0-15V e +12/-12

Conta Giros a Display de Leds

Consulte a página para ver detalhes do projeto: http://planetabuggy.com.br/eletronics/contagiros.htm
